Linha Belgo
Os Arames e cordoalhas para cabos para-raio e cabos aéreos contam com zincagem dupla empregados na sustentação de cabos condutores elétricos, também conhecidos como “cabo mensageiro. Disponíveis em cordoalhas 7 fios.
Esse tipo de arame e cordoalha são produzidos com a mais alta tecnologia, feito com aço de matérias-primas de elevada pureza e linhas de alta e baixa voltagem para absorver descargas elétricas, tudo isso para garantir os mais rígidos padrões de qualidade das certificações da ABNT.
Energia
| Arames e cordoalhas para cabos para-raio e cabos aéreos |
|---|
| CARACTERÍSTICAS BÁSICAS | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diâmetro nominal do fio (mm) | Tolerância (mm0 | Peso mínimo da camada de zinco g/m2 | Diâmetro nominal da cordoalha mm (pol) |
Seção nominal da cordoalha mm2 (pol)2 |
Peso nominal da cordoalha kg/km |
Carga mínima de ruptura da cordoalha kN (kgf) | Lance (faixas nominais por carretel com tolerância de +/- 5 %) m | |||||
| A | B | HS | EHS | |||||||||
| 2,64 | ± 0,10 | 245 | 490 | 7,94 (5/16) |
38,32 | 305 | 35,6 (3630) |
49,8 (5080) |
2.950 | |||
| 3,05 | ± 0,10 | 260 | 520 | 9,52 (3/8) |
51,14 | 407 | 48,0 (4900) |
68,4 (6990) |
2.200 | |||
| 3,68 | ± 0,13 | 275 | 550 | 11,11 (7/16) |
74,45 | 594 | 64,5 (6580) |
92,5 (9440) |
1.500 | |||
| 4,19 | ± 0,13 | 275 | 550 | 12,70 (1/2) |
96,52 | 768 | 83,6 (8530) |
119,6 (12210) |
1.150 | |||
| Alongamento mínimo em 610 mm (%) |
Preece | Nota: • Os tipos HS e EHS são designados pela NBR 5908 como AR e EAR, respectivamente. • Acondicionamento/Lance: condições especiais de acondicionamento, de comprimento de lances, etc. podem ser acordadas |
||||||||||
| Ø | A | B | ||||||||||
| 2,64 | 2,5 | 4,0 | ||||||||||
| 3,05 | 3,0 | 5,0 | ||||||||||
| HS 5 | EHS 4 | 4,19 | 3,5 | 6,0 | ||||||||
| CARACTERÍSTICAS ELÉTRICAS (VALORES A 20º C) | |||||||||
| Diâmetro nominal da cordoalha mm (pol) | Resistência elétrica aprox. CC Ohm/km | Resistência elétrica aproximada CA Ohm/km | Reatância indutiva a um espaçamento de 30,48 cm Ohm/km | Reatância capacitiva própria a 30,48 cm, Xa Mohm x km |
|||||
| 5A | 10A | 20A | 5A | 10A | 20A | ||||
| HS classe A |
7,94 (5/16) 9,52 (3/8) 11,11 (7/16) 12,70 (1/2) |
4,76 3,44 2,46 1,97 |
4,79 3,44 2,46 2,03 |
4,79 3,44 2,49 2,03 |
4,86 3,51 2,53 2,10 |
0,636 0,653 0,669 0,692 |
0,650 0,666 0,682 0,722 |
0,673 0,689 0,709 0,738 |
0,2069 0,1983 0,1909 0,1845 |
| HS classe B |
7,94 (5/16) 9,52 (3/8) 11,11 (7/16) 12,70 (1/2) |
4,40 3,18 2,26 1,80 |
4,40 3,18 2,26 1,87 |
4,40 3,18 2,30 1,87 |
4,46 3,25 2,33 1,94 |
0,541 0,544 0,571 0,591 |
0,561 0,574 0,591 0,614 |
0,571 0,584 0,604 0,627 |
0,2069 0,1983 0,1909 0,1845 |
| EHS classe A |
7,94 (5/16) 9,52 (3/8) 11,11 (7/16) 12,70 (1/2) |
5,25 3,81 2,72 2,17 |
5,28 3,81 2,72 2,20 |
5,28 3,81 2,76 2,23 |
5,34 3,87 2,79 2,33 |
0,574 0,587 0,604 0,623 |
0,594 0,610 0,627 0,650 |
0,607 0,620 0,640 0,666 |
0,2069 0,1983 0,1909 0,1845 |
| EHS classe B |
7,94 (5/16) 9,52 (3/8) 11,11 (7/16) 12,70 (1/2) |
4,82 3,51 2,53 2,00 |
4,86 3,51 2,53 2,03 |
4,86 3,51 2,56 2,07 |
4,92 3,58 2,59 2,13 |
0,489 0,499 0,512 0,531 |
0,505 0,518 0,535 0,554 |
0,515 0,528 0,545 0,568 |
0,2069 0,1983 0,1909 0,1845 |

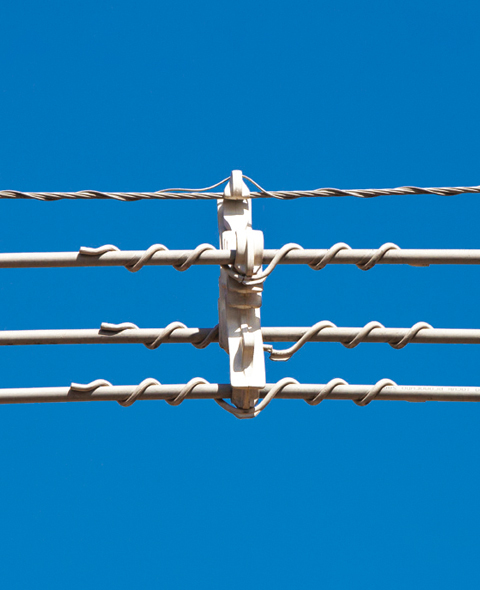

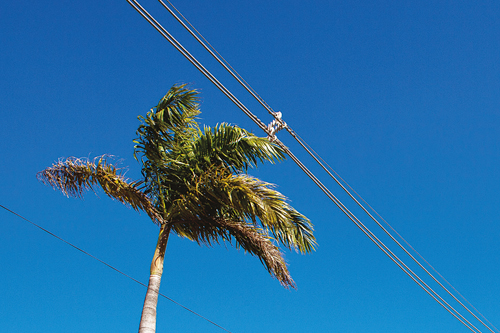

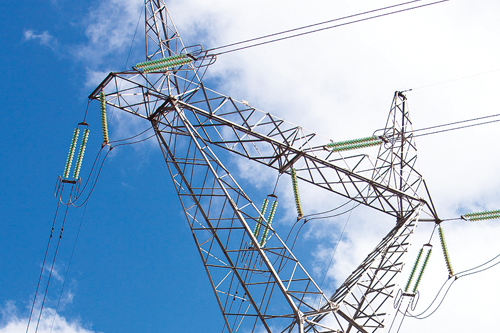

Fotos
