A Barragem Rio do Chico, localizada no município de Arapoti-Paraná, foi construída entre os anos de 1991 e 1992 e é destinada à regularização de vazões, sendo seu arranjo composto por uma barragem de terra homogênea, com um vertedouro de soleira livre na sua ombreira esquerda.
Localização da Barragem Rio do Chico em relação ao município de Arapoti-PR.
Durante as chuvas de 2017 excessos de materiais transportados pelo rio até a barragem provocaram danos nas estruturas de gabiões que compunham as escadas de dissipação de energia. Essas estruturas possuíam 12 m de altura e estavam posicionadas após o canal de restituição, no vertedouro regularização de vazão da barragem.
A jusante da soleira vertente há uma bacia de dissipação, em concreto armado, na sequência, há um canal de restituição trapezoidal composto por gabiões tipo Colchão revestidos com argamassa e por final, no trecho final uma importante escada de dissipação de energia constituída de gabiões, com 45,50 m de comprimento e 12 m de desnível, que restitui as águas no rio do Chico.

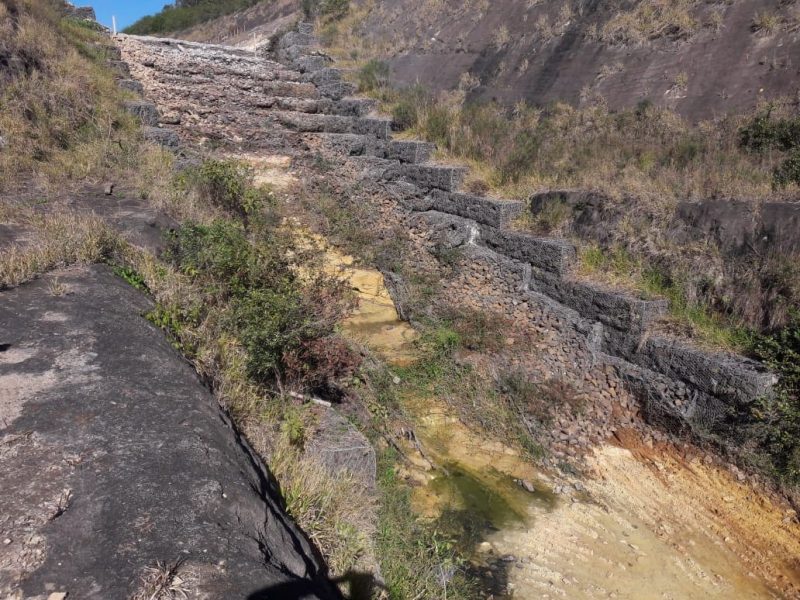

O impacto violento e atrito ocasionados pelo transporte de galhos e tocos de madeira nas telas dos gabiões da escada de dissipação acabaram, devido ao contínuo esforço, rompendo as malhas e danificando as estruturas. Além disso, diversos pontos da argamassa de revestimento do canal em gabião colchão foram danificados pela pressão hidráulica.
Solução adotada

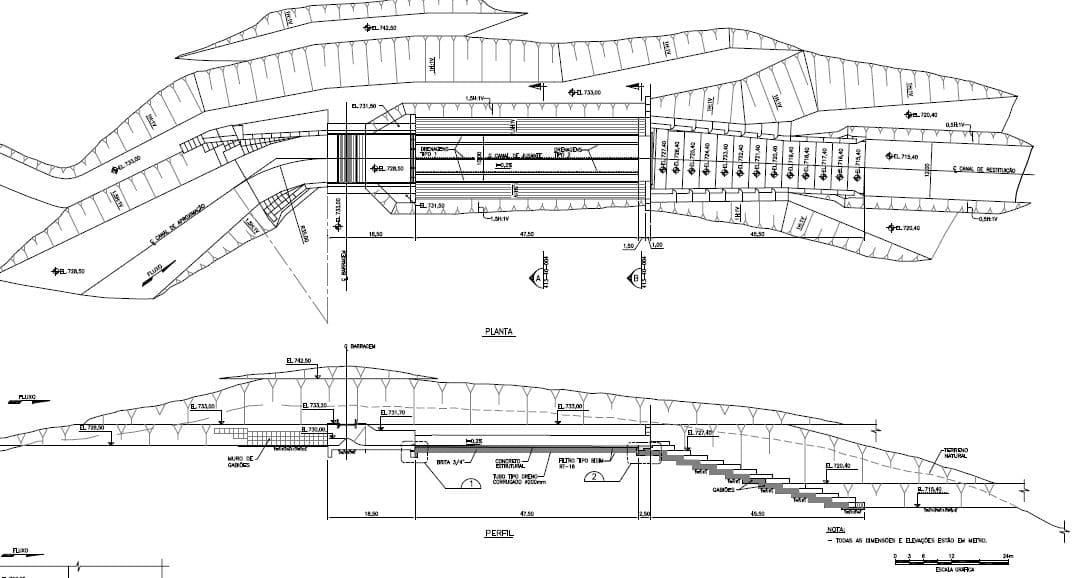

O projeto de recuperação, avaliou os sistemas hidráulicos e previu uma recuperação e reforço do revestimento de concreto no canal trapezoidal e ainda confirmou a adoção das escadas em gabiões, considerando que a dissipação proporcionada estava compatível com os esforços hidráulicos. Assim seu desempenho necessitaria de uma completa recuperação, mas sem necessidade de estruturas adicionais.

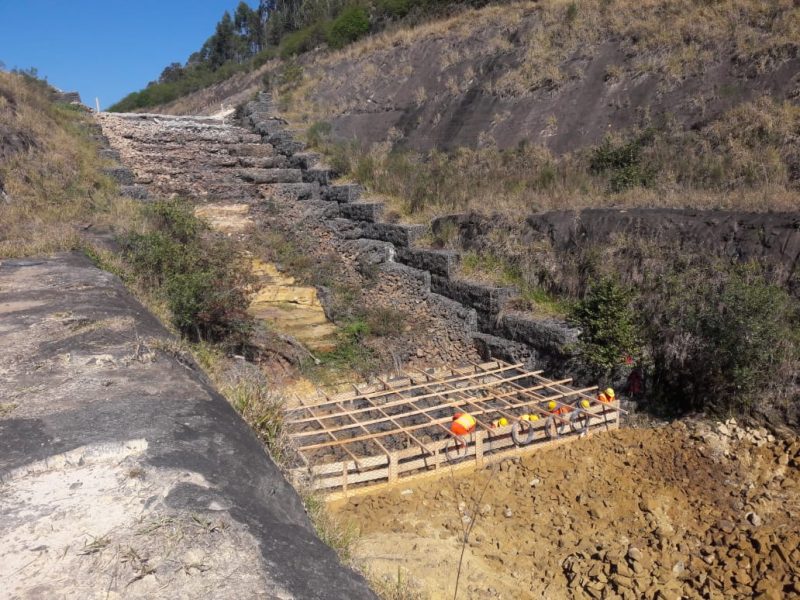

O início dos trabalhos na reconstrução dos degraus em gabiões caixa tipo Gabião Bezinal revestidos com PVC, em conformidade as especificações do projeto e atendendo plenamente os requisitos da norma vigente de gabiões NBR 8964:2013 e NBR 10514:1988.

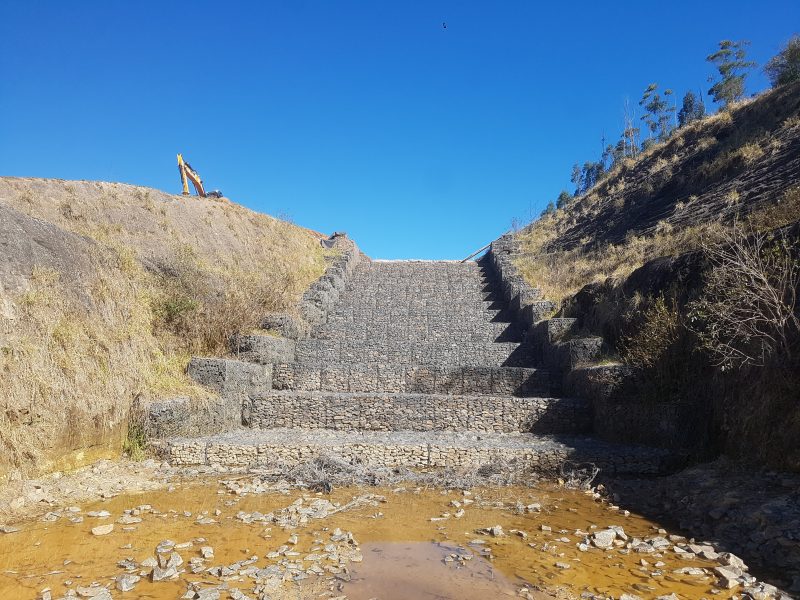

A obra foi realizada com rápido avanço de modo que houvesse o menor impacto possível na operação do vertedouro.
